Šroubovací uzávěr se sací trubkou z PVC
Šroubovací uzávěr IBC se sací trubkou z PVC-U
Horní odběr kapaliny z IBC kontejneru
Při přečerpávání nebo dávkování chemických kapalin z IBC kontejnerů není vždy vhodné využívat spodní výpustný ventil nádoby.
Alternativou je odběr kapaliny přes horní otvor pomocí sací trubky integrované do šroubovacího uzávěru.
Výrobce Kwerk nabízí IBC uzávěry se sací trubkou z PVC-U pro použití v odpovídajících průmyslových aplikacích.
Princip fungování
Sací trubka je vedena uzávěrem směrem ke dnu IBC kontejneru. Horní připojení slouží k napojení vhodného sacího potrubí nebo čerpadla.
Konkrétní konstrukce závisí na zvolené variantě uzávěru.
Dostupné konfigurace

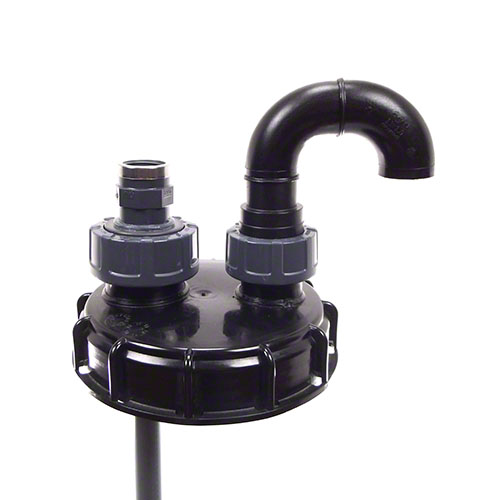

- Sací trubka PVC-U s odvzdušněním - Provedení s ventilačním kolenem PE 180° a sací trubkou z PVC-U s vnitřním závitovým připojením.
- Sací trubka PVC-U se separátorem výparů -Varianta vybavená separátorem chemických výparů SDA 90 pro aplikace, kde je potřeba řešit vznikající plynnou fázi.
Kde se používají - Šroubovací uzávěr se sací trubkou z PVC
V chemických, výrobních a dávkovacích technologiích, kde je materiál PVC-U vhodný pro konkrétní kapalinu a provozní podmínky.
Při výběru je potřeba zohlednit chemickou odolnost všech smáčených částí, délku sací trubky a hydraulické podmínky navazujícího čerpadla.
Technické informace - Šroubovací uzávěr se sací trubkou z PVC
| Parametr | Provedení |
|---|---|
| Výrobce | Kwerk |
| Jmenovitá velikost uzávěru | DN 150 / DN 200 |
| Materiál sací trubky | PVC-U |
| Materiál typického uzávěru | PE |
| Připojení sací trubky | Vnitřní závit podle varianty |
| Odvzdušnění | PE koleno 180° u vybraných sestav |
| Separátor chemických výparů | SDA 90 u vybraných sestav |
| Patní ventil | Volitelné příslušenství |
| Otočné provedení | Na vyžádání |
Často kladené otázky - Šroubovací uzávěr se sací trubkou z PVC
Proč zvolit horní odběr kapaliny z IBC?
- Umožňuje připojit čerpací technologii přes horní otvor nádoby, aniž by bylo nutné využít její spodní výpust.
Je PVC-U vhodné pro kyseliny a louhy?
- PVC-U vykazuje odolnost vůči řadě chemických látek, ale jeho vhodnost je nutné ověřit pro konkrétní médium, koncentraci a teplotu.
Lze uzávěr dodat s patním ventilem?
- Ano, výrobce jej uvádí jako volitelné příslušenství. Jeho vhodnost závisí na čerpaném médiu a hydraulických požadavcích.
Lze kombinovat sací trubku s odvzdušněním?
- Ano. K dispozici jsou konfigurace s ventilačním kolenem i separátorem chemických výparů.
