Typová řada DP

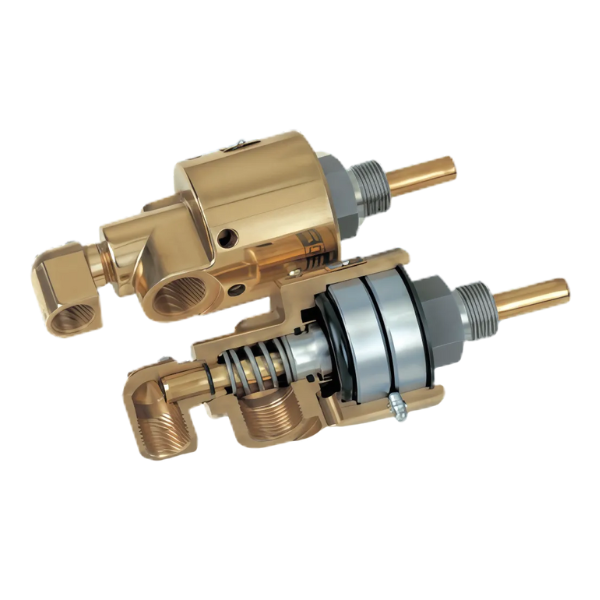

Rotační hlava typové řady DP
Typová řada DP představuje komplexní řadu průmyslových zařízení, která zahrnuje různé typy armatur a ventilů určených pro řízení a regulaci průtoku kapalin a plynů v náročných provozních podmínkách. Tyto produkty jsou navrženy tak, aby splňovaly přísné požadavky na bezpečnost, spolehlivost a odolnost.
- Chladicí voda, horká voda, chladicí a mazací kapaliny
- (DP-800 pro teplonosný olej)
- Malé světlosti jsou vhodné i pro stlačený vzduch a hydraulický olej
Kolena
- Těsnicí hlavy DP jsou vždy dodávány v jednocestném provedení
- Pro dvoucestné provedení je nutno demontovat zátku a použít vhodný typ kolena
- P 2 - pro pevnou vnitřní trubku (zašroubovanou)
- PR 2 - pro rotující vnitřní trubku (uloženou v koleně)
- PO 2 - pro pevnou vnitřní trubku plovoucí v O-kroužku, zajištění šroubem
- K dodání je vnitřní trubka pro typ PO 2
✅ Typické oblasti použití: chemický průmysl, petrochemický průmysl, energetický průmysl
Technické údaje
- Tělesa a kolena: Jsou z mosazi, s ohledem na životní prostředí otryskána sklem, 5 lekážních vývrtů se závity na obvodech tělesa pro ochranu ložisek, možnost napojení hadice pro kontrolovatelné odvádění lekáže
- Tělesa: DN 03 a 06 jsou z eloxovaného hliníku
- Rotory: Z chromové oceli
- Dvě kuličková ložiska: Ložiska jsou mazána z pracovní strany, do 80 °C bez údržby, pro vyšší teploty lehce přístupná mazací místa
- Kluzná těsnění: Jsou tlakově odlehčená, možnosti různých párování materiálů - doporučujeme párování 1 pro vodu do 80 °C, párování 3 pro vodu a teplonosný olej do 160 °C, párování 4 pro znečištěnou vodu a párování 5 pro vzduch
- Série 800: Pro teplonosný olej má teplotně odolná kuličková ložiska, O-kroužky z vitonu a axiální těsnění hřídele jako doplňující ochranu ložisek
Spojení s rotujícím tlakovým systémem pomocí:
- Normovaného závitového připojení s pravým nebo levým závitem G/BSP (ISO 228) nebo NPT (ANSI)
- Těsnicích a středicích ploch na výběhu závitu pro ploché těsnění
- K-příruby a kónického vnitřního kroužku (DN40 a DN50)
- Pevné příruby F (DN40 a DN50)
- Radiální napojení pouzdra pomocí pravého závitu G/BSP (ISO 228) nebo NPT (ANSI), axiálně pomocí pravého závitu NPT (ANSI) nebo u -800 pomocí pravého závitu G/BSP (ISO 228). Závit axiální s uzavíracím šroubem a u -800 s plochým těsněním
- Zajištění proti otáčení není nutné díky nízkému třecímu momentu
