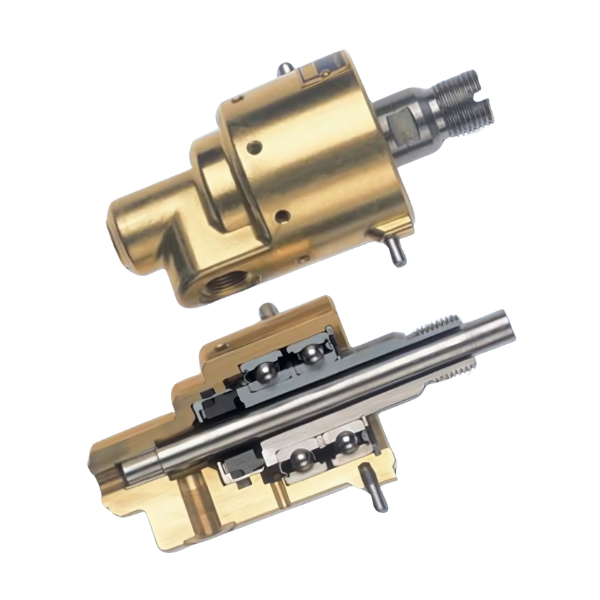

Typová řada DX
Napište nám
Podrobné technické údaje
- těleso je z mosazi, od DN 100 je dvoudílné těleso z oceli
- rotor popř. těsnění rotoru je z chromové oceli; u DXS z pokovené keramiky
- kompaktní kluzné těsnění, od DN 100 a u DXSB snadno vyměnitelné těsnění rotoru
- dvě kuličková ložiska, u série 300 jsou pro vyšší nároky kuželíková ložiska; ložiska do 80 °C nevyžadují údržbu; pro vyšší teploty mají lehce přístupná mazací místa
Spojení s rotujícím tlakovým systémem pomocí:
- normovaného závitového připojení pro DN 10-80 s pravým nebo levým závitem G/BSP (ISO 228). Těsnicí a středicí konus na výběhu závitu.
Redukce pro NPT a jiné závity lze dodat.
- K-příruby a kónického vnitřního kroužku
- pevné příruby (F) je možné pro sérii DXSB a DN 100-150
- pro DN 10-80 radiální a axiální připojení tělesa pravým závitem dle ISO 228. Lze dodat redukce pro NPT a jiné závity. Od DN 100 připojení těles pomocí příruby dle DIN 2633, PN 16. ANSI na přání.
- série DXSB a DXS DN 100-150 s odvzdušňovacími šrouby G 1/2
- závrtný závit pro pevnou vnitřní trubku (série DX/DXS 2...) je vždy pravotočivý, i u rotorů s levým závitem
- kluzná pouzdra pro rotující vnitřní trubku jako štěrbinové těsnění. U série DXSA je rotující vnitřní trubka (není součást dodávky) v rotoru uložena staticky, pro přesné oddělování chodu vpřed a vzad jsou k dispozici přídavná těsnění.
- zajištění proti otáčení pomocí aretačního kolíku, od DN 100 pomocí vidlice
Série DXSB
- vnitřní trubka je zasunuta v rotoru a otáčí se společně s ním. Tato oblast se proto neopotřebovává. Tak lze zjednodušit i válcové konstrukce.
- těsnění rotoru je vyměnitelné
- jsou možné vyšší otáčky
Série DXSA
- viz. série DXSB, ale DXSA je zesílená verze pro extrémní případy použití
- mezi přívodem a odvodem je těsnění
