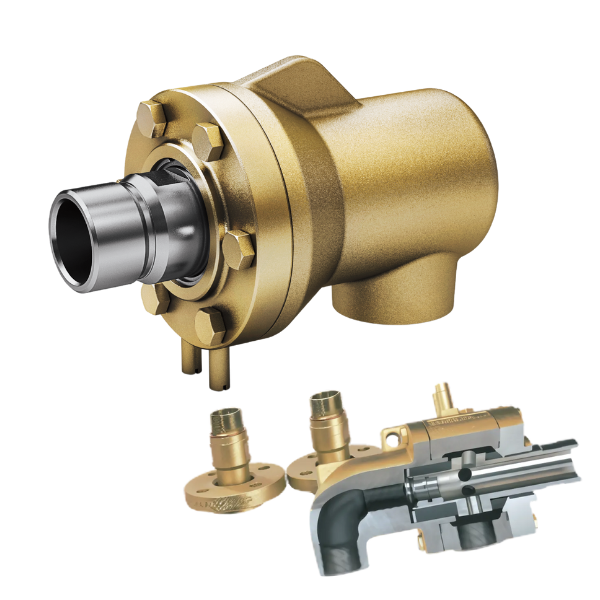

Typová řada H
Napište nám
Jsou vhodné pro média:
chladicí voda, horká voda, pára, vakuum, teplonosný olej (HW)
Podrobné technické údaje:
chladicí voda, horká voda, pára, vakuum, teplonosný olej (HW)
Podrobné technické údaje:
- tělesa jsou z tvárné litiny, od DN 125 a série HWA z oceli
- rotory z chromové oceli, těsnicí plochy od DN 65 a u série HWA z chromové oceli
- těsnicí prvky a ložiska jsou z kvalitního otěruvzdorného uhlíku, těsnicí kroužek je pod stálým tlakem pružiny
- série HW má kovem impregnovaný uhlík pro podstatně vyšší tlaky, teploty a otáčky
- uložení v ložisku a těsnění nemají zvláštní nároky na údržbu, ukazatel otěru těsnicího kroužku je umístěn na rotoru
- spojení s rotujícím tlakovým systémem pomocí normovaného závitového připojení s pravým nebo levým závitem nebo pomocí K-příruby a kónického vnitřního kroužku
- radiální a axiální napojení tělesa má pravý závit
- u teplonosného oleje není podle bezpečnostních předpisů přípustné utěsnění v závitu, doporučujeme připojení pomocí příruby
- závit pro pevnou vnitřní trubku je vždy pravotočivý i při levém závitu na rotoru (série 2)
- zajištění proti otáčení pevných součástí těsnicí hlavy je uskutečněno pomocí vidlice na tělese jako záběru pro aretační čep
- teplotně podmíněné rozpínání válce, popř. otěr těsnění a ložiska při provozu způsobují posouvání pouzdra (směrem od válce)
- zajištění proti otáčení, napojení hadic a vnitřní trubky nesmí tomuto axiální pohybu bránit, neboť by docházelo k funkčním poruchám
