VS/KG-IIB3

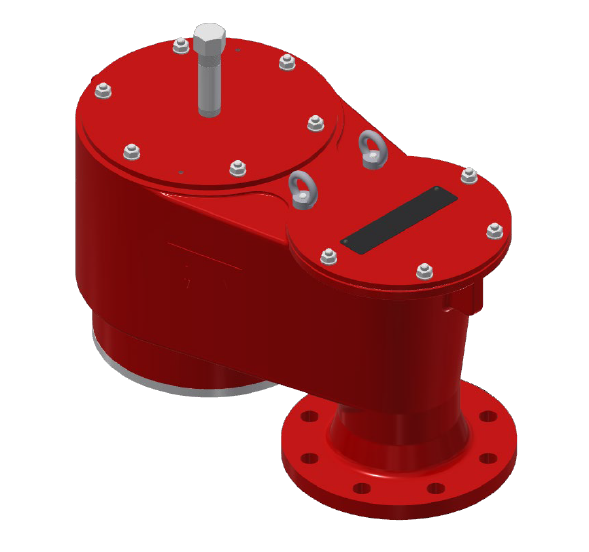

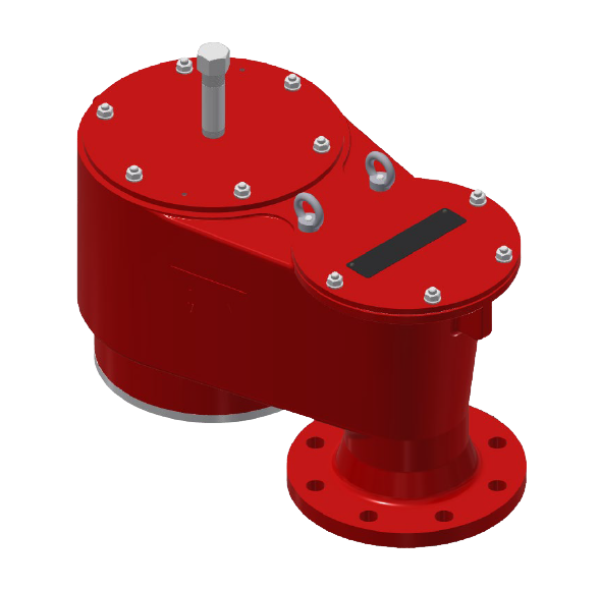

Podtlakový ventil VS/KG-IIB3

Koncové armatury odolné proti výbuchu, pro ventilační otvory na nádržích pro ventilaci a zabránění nepřípustnému vakuu. Obvykle se montuje na horní část nádrže. Schváleno pro hořlavé kapaliny skupiny výbušnosti IIB3 s maximální experimentální bezpečnou mezerou (MESG) ≥ 0,65 mm a maximální provozní teplotou 60 °C.

Provedení ventilu

Tělo
Litina, nerez, hliník
Kryt
Ocel, nerez, hliník
Těsnění
PTFE
Sedlo ventilu
Nerezová ocel
KITO rošt
Vyměnitelný
KITO rošt
Nerezová ocel
Přírubové připojení
EN 1092-1 Typ B1, ASME B16,5 Tř. 150 RF

✅ Typické oblasti použití: chemický průmysl, energetika, ropný a plynárenský průmysl

Technické údaje

podtlakový ventil VS_KG-IIB3

DN
D D1 H H1 L nastavení
DIN ASME





50 PN 16 2" 165 140 246 3
325 2 - 60
80 PN 16 3" 200 180 313 390
100 PN 16 4" 250 210 359 505
150 PN 16 6" 350 315 444 713
200 PN 10 8" 420 365 521 12
808
250 PN 10 10" 460 440 589 925
300 PN 10 12" 460 440 589 925
