VS/oG V

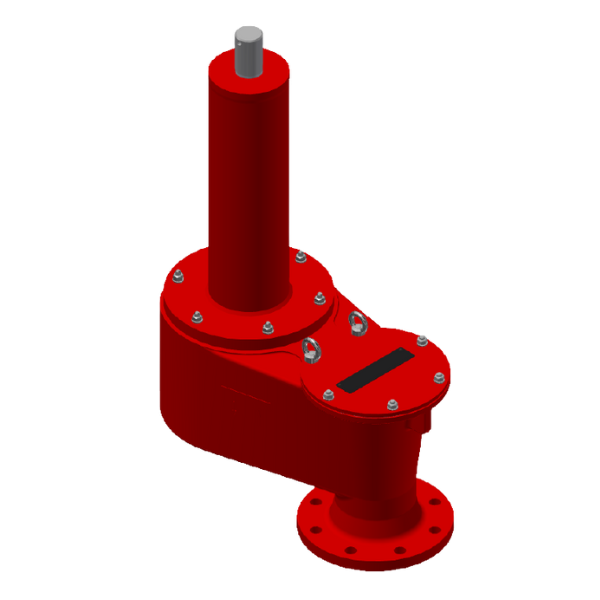

Podtlakový ventil VS/oG V

Jako koncové armatury, pro odvětrávací otvory na nádržích pro ventilaci a zabránění nepřípustnému podtlaku. Obvykle namontované na vrchu nádrže. Ventil není odolný proti výbuchu, proto jej nelze použít pro hořlavá média.

Provedení ventilu

Tělo
Ocel, nerezová ocel
Kryt
Ocel, nerezová ocel
Paletka
S pružinou
Sedlo ventilu, vřeteno
Nerezová ocel
Těsnění paletky
Kov
Pružina
Nerezová
Příruba
EN 1092-1 Typ B1, ASME B16,5 Tř. 150 RF

✅ Typické oblasti použití: chemický průmysl, energetika, petrochemie

Technické údaje

podtlakový ventil VS_oG V

DN
D D1 H L nastavení
DIN ASME




50 PN 16 2" 165 140 462 325 > 60 - 415
80 PN 16 3" 200 180 589 390
100 PN 16 4" 250 210 719 505
150 PN 16 6" 350 315 956 713
200 PN 10 8" 400 365 1140 808
250 PN 10 10" 460 440 1190 925
300 PN 10 12" 460 440 1190 925
