Ovládací kabel CF130.UL
Ovládací kabel chainflex® CF130.UL
- Vnější plášť z PVC
- Oheň retardující
Typické oblasti použití CF130.UL:
- Pro aplikace se středním zatížením
- Aplikace bez výskytu oleje
- Preferované vnitřní aplikace
- Samonosné délky pojezdu a až 50 m pro kluzné alikace
- Zpracování dřeva/kamene, balicí průmysl, manipulace, regulační zařízení, zásobovací systémy
 |
|
Životnost kabelu CF130.UL:
| Garantovaná životnost (počet dvojzvihů) |
5 milionů | 7,5 milionu | 10 milionů | |||
|---|---|---|---|---|---|---|
| Délka pojezdu |
< 10m |
≥ 10m | < 10m | ≥ 10m | < 10m | ≥ 10m |
| Teplota od/do [°C] | R min. [Faktorxd] | R min. [Faktorxd] | R min. [Faktorxd] | |||
| +5 / +15 | 10 | 12.5 | 11 | 13.5 | 12 | 14.5 |
| +15 / +60 | 7.5 | 10 | 8.5 | 11 | 9.5 | 12 |
| +60 / +70 | 10 | 12.5 | 11 | 13.5 | 12 | 14.5 |
Technické údaje kabelu CF130.UL
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
17,5 x d |
| | Min. poloměr ohybu, řetěz e-chain |
183,75 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
17,5 x d |
| | Min. poloměr ohybu, ohebný |
183,75 mm |
| | Min. poloměr ohybu, pevný (součinitel) |
17,5 x d |
| | Min. poloměr ohybu, pevný |
183,75 mm |
 | Teplotní řetěz e-chain® |
+5°C až +70°C |
| | Teplota, flexibilní |
-5 °C až +70 °C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-15°C až +70°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
3 m/s |
| | v max. klouzavost (rychlost) |
2 m/s |
 | a max. (zrychlení) |
20 m/s2 |
 | Délka pojezdu třídy |
Pojezdy až 50 m |
 | Třídní torze |
Torze ±90°, délka kabelu 1 m, třída 2 |

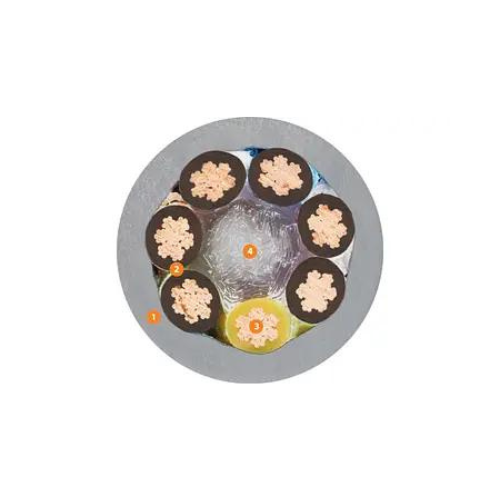

| Konstrukce kabelů | |
 | Průvodčí |
Jemně splétaný vodič sestávající z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Mechanicky vysoce kvalitní směs TPE |
 | Uvíznutí jádra |
|
 | Vnější plášť |
|
| | Barva vnějšího pláště |
Stříbrošedá (srovnatelná s RAL 7001) |
 | CFRIP® |
Rychlejší odizolování kabelů: do vnějšího pláště je vylisován trhací proužek |
| Elektronické informace | |
 | Jmenovité napětí |
300/500V |
 | Zkušební napětí |
2000V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Žádný |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992) |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00300/19 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostory |
Podle ISO třídy 1, materiál/kabel testován IPA podle normy DIN EN ISO 14644-1 |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 10493 a 20200, 300 V, 60°C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společenosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | Zpomalovač hoření |
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen |
 | NFPA |
Podle kapitoly 79.2018 NFPA 12-9 |
 | UKCA |
V souladu s platným předpisy Spojeného království (stav k 08/2021 |
