Ovládací kabel CF9
Ovládací kabel chainflex® CF9
|
|
Typické oblasti použití CF9:
- Pro aplikace s nejvyšším zatížením
- Téměř neomezená odolnost proti olejům, včetně bio olejů
- Vnitřní a vnější použití, odolné proti UV záření
- Samonosné pojezdy a kluzné aplikace do délky pojezdu až 400 m a více
- Skladovací a vyjímací jednotky pro vysokoregálové sklady, obráběcí centra/obráběcí stroje, rychlá manipulace, čisté prostory, vkládání polovodičů, loď na břeh, venkovní jeřáby, nízkoteplotní aplikace
 |
|
Životnost kabelu CF9:
| Garantovaná životnost (počet dvojzdvihů) |
5 milionů | 7,5 milionu | 12,5 milionu |
|---|---|---|---|
| Teplota od/do [°C] |
R min. [Faktor x d] | R min. [Faktor x d] | R min. [Faktor x d] |
| -35 / -25 | 6.8 | 7.5 | 8.5 |
| -25 / +90 | 5 | 6 | 7 |
| +90 / +100 | 6.8 | 7.5 | 8.5 |
Technické údaje kabelu CF9
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
5 x d |
| | Min. poloměr ohybu, řetěz e-chain |
37,5 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
4 x d |
| | Min. poloměr ohybu, ohebný |
30 mm |
| | Min. poloměr ohybu, pevný (součinitel) |
3 x d |
| | Min. poloměr ohybu, pevný |
22,5 mm |
 | Teplotní řetěz e-chain® |
-35°C až +100°C |
| | Teplota, flexibilní |
-50°C až +100°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-55°C až +100°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
10 m/s |
 | v max. klouzavost (rychlost) |
6 m/s |
 | a max. (zrychlení) |
100 m/s2 |
 | Délka pojezdu třídy |
pojezdy až 400 m a více |
 | Třídní torze |
Torze ±90°, délka kabelu 1 m, třída 2 |

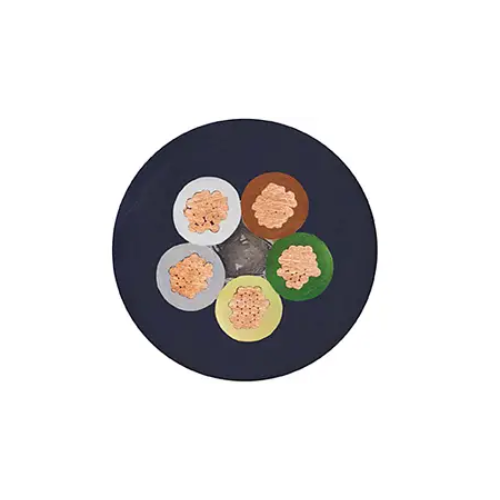

| Konstrukce kabelů | |
 | Průvodčí |
Splétaný vodič ve zvláště odolné verzi proti ohybu sestávající z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Mechanicky vysoce kvalitní směs TPE |
 | Uvíznutí jádra |
|
 | Vnější plášť |
|
| | Barva vnějšího pláště |
Ocelově modrá (srovnatelná s RAL 5011) |
 | CFRIP® |
Rychlejší odizolování kabelů: do vnějšího pláště je vylisován trhací proužek |
| Elektronické informace | |
 | Jmenovité napětí |
300/500V |
 | Zkušební napětí |
2000V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Vysoko |
 | Odolnost proti olejům |
Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992) |
 | Bez halogenů |
Podle DIN EN 60754 |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00300/19 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostory |
Podle ISO třídy 1. materiál/kabel testován IPA podle normy DIN EN ISO 14644-1 |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 11884 a 22357, 300 V, 90°C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společenosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | UKCA |
V souladu s platným předpisy Spojeného království (stav k 08/2021 |
