Elektricky otápěné hadice pro potravinářství
Topné materiálové hadice série HL 40 / HL 80

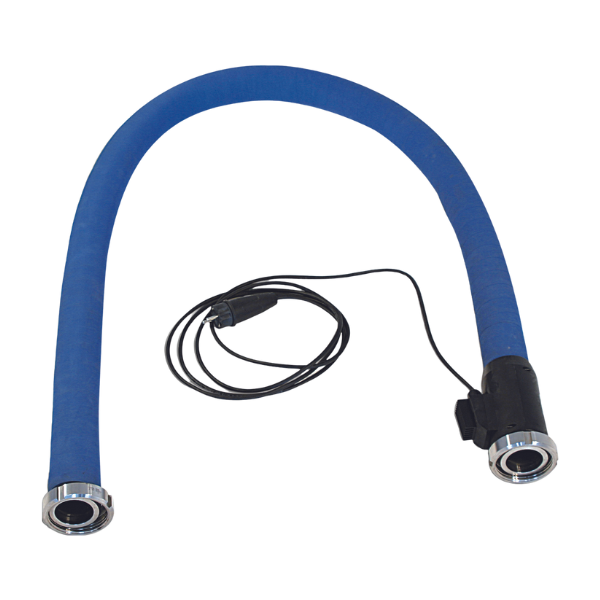

Otápěné hadice do potravinářského průmyslu řady HL 40/80 jsou vhodné pro dopravování tučných nebo netučných potravin resp. alkoholických nebo nealkoholických nápojů.
Otápěné hadice řady HL 40 / 80 vynikají díky své inovativní konstrukci. Topný element je spirálově navinut na NBR jádře a je vulkanizován uvnitř stěny hadice. Otápěné hadice se vzhledem nebo použitím neliší od běžných neotápěných hadic a díky tomu i je i manipulace s těmito hadicemi značně zjednodušená. Integrovaný teplotní senzor snímá teplotu přímo ve stěně hadice.
Obr. 1: Konstrukce otápěné hadice
Všechny materiály použité v hadici splňují požadavky nařízení Evropského parlamentu a rady (ES) č. 1935/2004 o materiálech a předmětech určených pro styk s potravinami a FDA CFR § 177.2600

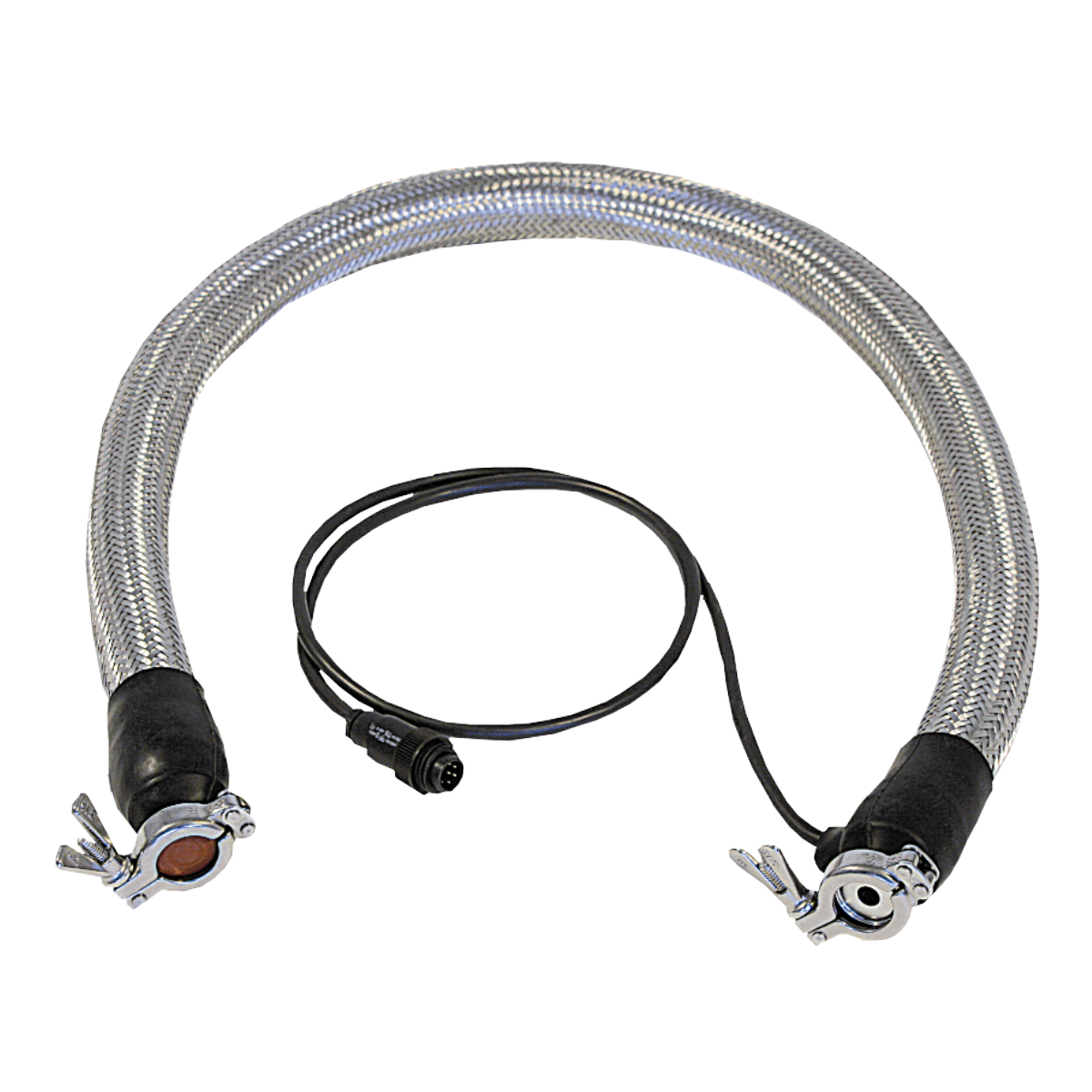

. Na vyžádání můžeme dodat sací a tlakové hadice s ocelovým opletem. Speciální hadice vyrobené z fluorpolymeru (Viton) mohou být vyrobeny pro vyšší provozní teploty. Připojovací armatury jako příruby, rychlospojky nebo vnější závity jsou možné na vyžádání.
. Na vyžádání můžeme dodat sací a tlakové hadice s ocelovým opletem. Speciální hadice vyrobené z fluorpolymeru (Viton) mohou být vyrobeny pro vyšší provozní teploty. Připojovací armatury jako příruby, rychlospojky nebo vnější závity jsou možné na vyžádání.
Obr. 2: Připojovací aramatura otápěné hadice
K regulaci teplot je k dispozici řada zařízení – od mini regulátoru s nastavenou fixní teplotou instalovaného přímo na hadici až po mikroprocesorové teplotní regulátory.
Technické infomrace k otápěným hadicím série HL 40 / HL 80 |
|
| Pracovní teplota: | HL 40: 40 °C HL 80: 80 °C |
| Napájecí napětí: | 230 V AC/DC (až do 500 V na vyžádání) |
| Vnější vrstva: | otěruvzdorná, odolná vůči povětrnostním vlivům |
| Barva vnější vrstvy: | modrá nebo bílá (ostatní barvy na vyžádání) |
| Připojovací armatury: | nerezové potravinářské koncovky (1.4301), kónické příruby, rychlospojky nebo příruby na vyžádání |
| Teplotní senzor: | Pt 100 integrovaný ve stěně hadice |
| Přípojné vedení: | 1,5 m |
| Čištění: | krátkodobné čistění parou až 130 °C, vhdoné pro CIP a konvenční čištění |
| Krytí: | IP 44 |
| Třída ochrany: | I |
| Délka: | max. 40 m |
Standardní otápěné hadice HL 40 / HL 80 |
||||||
| DN (mm) |
příruba (RD) |
síla stěny (mm) |
pracovní tlak (bar) |
min. poloměr ohybu (mm) |
HL 40: výkon (W/m) |
HL 80: výkon (W/m) |
| 20 | 44x1/6" | 6 | 10 | 150 | 30 | 50 |
| 25 | 52x1/6" | 6 | 10 | 175 | 40 | 60 |
| 32 | 58x1/6" | 6 | 10 | 225 | 50 | 75 |
| 40 | 65x1/6" | 7 | 10 | 280 | 60 | 90 |
| 50 | 78x1/6" | 7 | 10 | 350 | 75 | 120 |
| 65 | 95x1/6" | 7 | 10 | 455 | 90 | 150 |
| 80 | 110x1/6" | 8 | 10 | 560 | 110 | 200 |
| 100 | 130x1/6" | 8 | 10 | 700 | 140 | 250 |
