Topné hadice schválené dle ATEx pro použití v prostředí s nebezpečím výbuchu - série HX.

Průmyslové a analytické, elektricky vyhřívané hadice jsou konstruovány pro použití v Ex prostředí. V závislosti na použitém topném prvku a teplotní regulaci je možné jejich nasazení v zóně 1 / 2 (plyny) a 21 / 20 (prach) při omezení teplotní třídou T1 až T6. Použití v zónách 0 a 20 není povoleno.

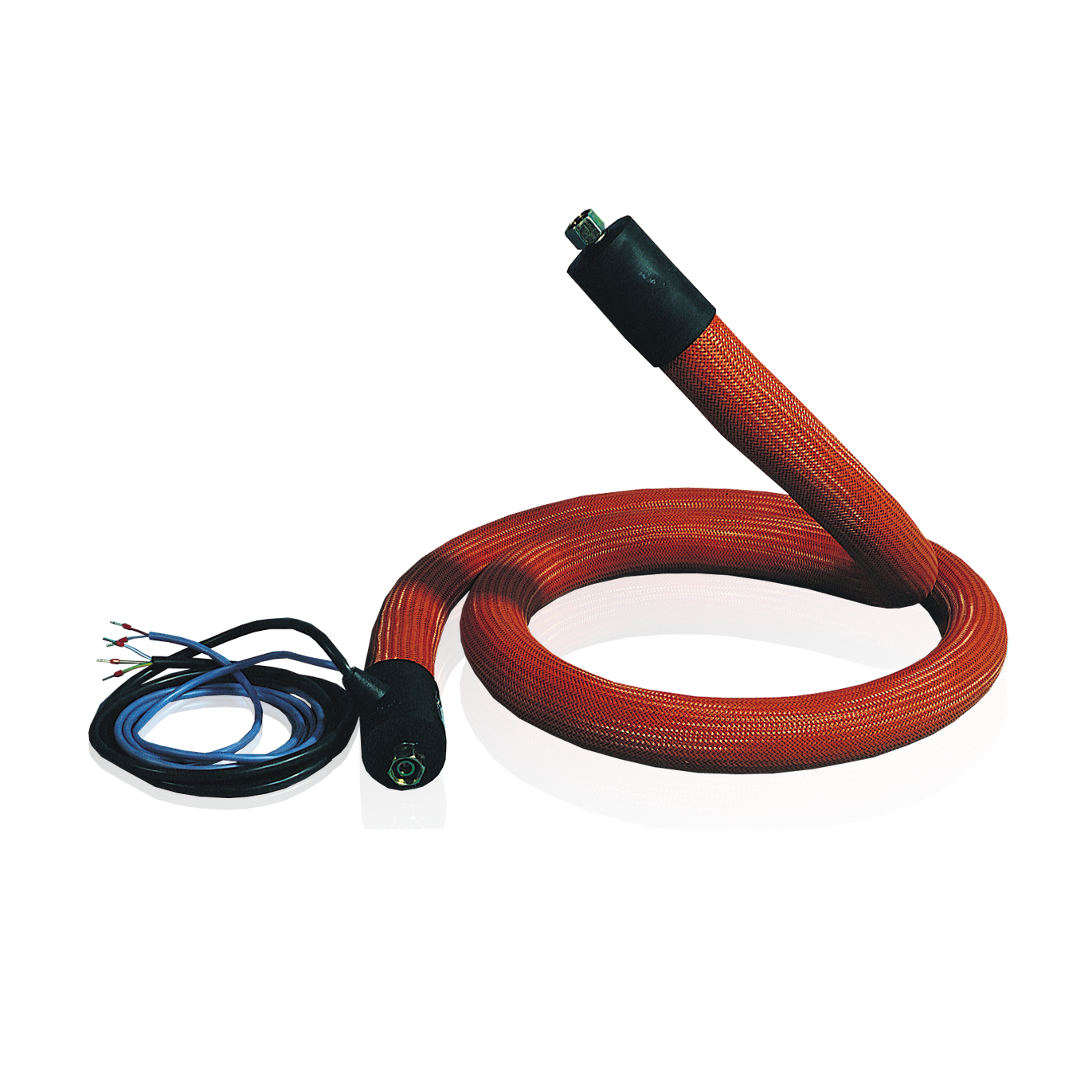

Průmyslové vyhřívané hadice série HX6

Tyto otápěné hadice jsou zpravidla určeny pro kompenzování tepelných ztrát v aplikacích, jako je transport olejů, tuků, pryskyřic, barev, vody, plastických a formovacích materiálů, oxidu uhličitého apod.

Hlavní charakteristiky topných hadic série HX6:

teplotní třídy: T3 200°C; T4 135°C; T6 85°C
zóny EX : zóna 1 / 2 (plyny); zóna 21 / 22 (prach)
pracovní teploty: do 200 °C
jmenovité napětí: 230 V AC
topný element: sériový odporový / paralelní samoregulační
výkon: v závislosti na provedení
délka připojovacího kabelu: 1,0 m
DN pracovní hadice: od DN 4 mm až do DN 50 mm
připojovací armatury: viz katalogový list
tepelná izolace: izolační pěna nebo vlna
vnější ochrana: antistatická, viz katalogový list
zakončení hadic: tvrdý PA nebo měkký elastomer

Analytické vyhřívané hadice série HX3

Tyto topné hadice jsou zpravidla určeny pro udržování teploty pro zabránění zamrzání a kondenzaci látek v aplikacích, jako je měření CO2, výfukových a průmyslových plynů, měření plynných vzorků, vzduchu apod.

Hlavní charakteristiky topných hadic série HX3:

teplotní třídy: T3 200°C; T4 135°C; T6 85°C
zóny EX : zóna 1 / 2 (plyny); zóna 21 / 22 (prach)
pracovní teplota: do 200 °C
jmenovité napětí: 230 V AC
topný element: sériový odporový / paralelní samoregulační
výkon: v závislosti na provedení
délka připojovacího kabelu: 1,0 m
provedení pracovní hadice: PTFE, PFA, nerez; možnost vyměnitelné pracovní hadice
DN pracovní hadice: DN 4 mm až DN 12 mm
připojovací armatury: viz katalogový list
tepelná izolace: izolační pěna nebo vlna
vnější ochrana: antistatická, viz katalogový list
zakončení hadic: tvrdý PA nebo měkký elastomer

Hodnoty pro samoregulační topný element topných hadic série HX3 a HX6:
Výkon pracovní hadice do DN 12:	12 W/m	17 W/m	23 W/m	31 W/m	40 W/m	60 W/m
Max. udržovací teplota:	35 °C	40 °C	50 °C	60 °C	95 °C	120 °C
Max. expoziční teplota:	85 °C	85 °C	85 °C	85 °C	150 °C	200 °C
Max. délka topného okruhu při 16 A:	150 m	140 m	100 m	80 m	60 m	40 m
Teplotní třída:	T6	T6	T6	T4	T3	T3
