EX průmyslové průtokové ohřívače
EX průmyslové průtokové ohřívače

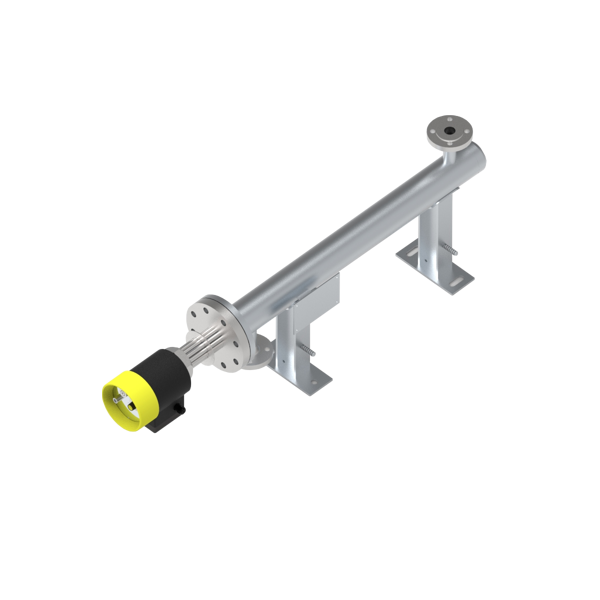

EX průtokové ohřívače jsou specializovaná průmyslová zařízení pro ohřev kapalných i plynných médií v prostředích s nebezpečím výbuchu. Díky certifikaci dle ATEX a IECEx splňují nejvyšší bezpečnostní požadavky a jsou dostupné v celé řadě výkonových tříd pro různé průmyslové aplikace.
Bezpečný ohřev i v nebezpečném prostředí
EX průtokové ohřívače jsou určeny pro provoz v potenciálně výbušných atmosférách, kde standardní zařízení použít nelze. Jsou navrženy pro přesný a spolehlivý ohřev proudícího média v chemickém, petrochemickém, energetickém či námořním průmyslu, a to i v nejnáročnějších podmínkách. Modulární konstrukce, vysoká odolnost a volitelné integrované sledování teploty zajišťují bezpečný a efektivní provoz.
Technické údaje: |
|
|
Výkon |
0,5 až 2 000 kW |
|
Napětí |
až 1000 V |
|
Médium |
kapaliny a plyny |
|
Teplotní třídy |
T1-T6 |
|
Krytí |
až IP66 |
|
Okolní podmínky |
-40 °C až +40 °C |
|
Sválení |
Zóna 1 a 21 (typ 94Ex, 95Ex); Zóna 2 |
|
Certifikace |
ATEX, IECEx; volitelně: Peso, CCC, EAC |
|
Regulace |
teplotní omezovač, teplotní regulátor či kombinace |
Hlavní výhody
- Provedení pro prostředí s nebezpečím výbuchu – zóna 1, 2, 21 a 22.
- Certifikace dle ATEX a IECEx; volitelně Peso, CCC a EAC pro globální nasazení.
- Široký výkonový rozsah: od 0,2 kW (typ 94Ex) až po 2 000 kW (typ H_14Ex).
- Volitelné integrované nebo externě přístupné sledování teploty.
- Vhodné pro ohřev kapalin i plynů.
- Zakázková provedení dle požadavků konkrétní aplikace.
Konstrukce a provedení, materiály
Konstrukce a provedení
Zařízení jsou konstruována s modulárním uspořádáním, přičemž topná tělesa tvoří trubková topná tělesa. Přírubová připojení a další typy připojení jsou přizpůsobena konkrétní aplikaci. Monitorování teploty je přístupné zvenčí bez nutnosti otevírat kryt, dále lze monitorování teploty integrovat přímo do zařízení jako doplňkovou bezpečnostní funkci. Instalační délka topných těles se pohybuje od 300 do 3 500 mm.
Materiálové provedení
Topné prvky jsou dodávány v materiálových provedeních 1.4404 (AISI 316L), 1.4541 (AISI 321), 1.4571 (AISI 316 Ti), 1.4876 (Incoloy 800) a 2.4858 (Incoloy 825). Kryt svorkovnice je vyroben z oceli nebo hliníku v lakovaném provedení. Pro náročná prostředí jsou dostupná provedení v nerezové oceli.
Regulace a měření
EX průtokové ohřívače lze vybavit externím teplotním regulátorem, teplotním omezovačem nebo jejich kombinací. Pro správnou regulaci je doporučeno snímat teplotu za výstupem z ohřívače a řídit výkon prostřednictvím externího regulátoru.
Pro koho je vhodný
EX průtokové ohřívače jsou určeny pro podniky v petrochemickém a chemickém průmyslu, energetice, výrobu a distribuci zemního plynu, ale i do všech provozů, kde je přítomna výbušná atmosféra způsobená hořlavými plyny, parami nebo hořlavým prachem. Zařízení nalézají uplatnění všude tam, kde jsou kladeny nejvyšší nároky na bezpečnost a spolehlivost elektrického ohřevu.
Často kladené otázky
1) Pro jaká prostředí jsou EX průtokové ohřívače schváleny?
Jsou schváleny pro zónu 1 a 21 (typ 94Ex a 95Ex). Ostatní typy pokrývají rovněž zónu 2 a 22 dle konkrétního provedení. Schválení odpovídají normám ATEX a IECEx; volitelně jsou dostupná další mezinárodní schválení jako Peso, CCC a EAC.
2) Jaký je výkonový rozsah EX průtokových ohřívačů?
Rozsah je velmi široký – od 0,2 kW až po 2 000 kW.
3) Pro jaká média jsou EX průtokové ohřívače vhodné?
Jsou vhodné jak pro kapalná média (voda, oleje, procesní kapaliny), tak pro plynná média. Typ provedení se volí v závislosti na konkrétní aplikaci.
4) Je možné monitorovat teplotu přímo v zařízení?
Ano, monitorování teploty mohou být součástí zařízení. U typu 95Ex je teplotní omezovač přístupný zvenčí, což usnadňuje obsluhu bez nutnosti otevírat kryt v Ex prostředí.
5) Lze EX průtokové ohřívače přizpůsobit konkrétní aplikaci?
Ano. Zařízení jsou dostupná v modulárním provedení a lze je přizpůsobit požadovanému výkonu, napětí, materiálu, připojovacím rozměrům i stupni krytí. EX ohřívače jsou výhradně zakázková provedení.
