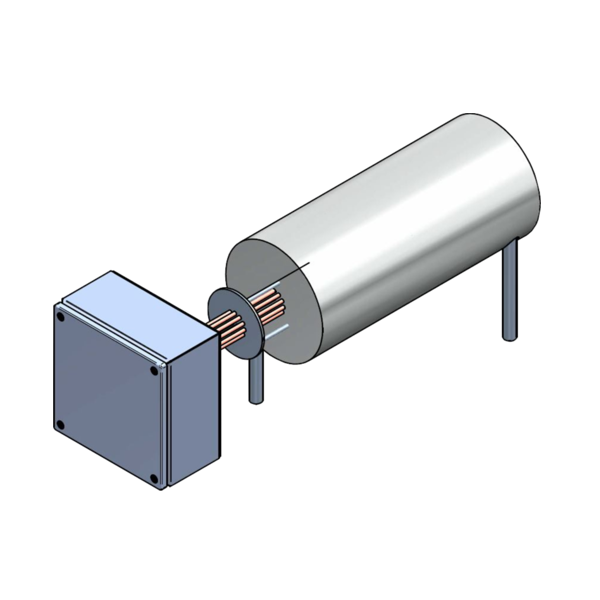

Průmyslový průtokový ohřívač typ 250
Průtokový ohřívač série 250
Jedná se o specializovaný elektrický průmyslový ohřívač proudícího média. Ohřívaným médiem mohou být různé kapaliny nebo plyny. Díky unikátní konstrukci může být ohřívač použit i při velmi nízkém průtoku nebo při velké citlivosti média na plošný výkon topných elementů. Ohřívané médium proudí v ocelové teplosměnné spirále, která je stočená kolem topného prvku. Spirála i topné těleso jsou zalité v hliníkovém těle, které zajišťuje efektivní a rovnoměrný přenos tepla na ohřívané médium.
Průmyslové průtokové ohřívače série 250 jsou navrhovány individuálně dle požadavků konkrétní aplikace a jsou řešením tam, kde není možné použít standardní typy 97/AS, 97/VS nebo 97/D.
Spirálové průtokové ohřívače je možné dodat také do prostředí s nebezpečím výbuchu EX, pro zónu 1 a 2 nebo 21 a 22
Konstrukce
Ocelová teplosměnná spirála (černá ocel, nerez, slitina) zalitá v hliníkovém těle kolem trubkového topného tělesa. Vstup a výstup média může být řešen holou trubkou, závitem nebo přírubou.
Regulace ohřívače
Ohřívač může být opatřen různými teplotními čidly (PT100, termočlánek) nebo termostatem a teplotním omezovačem.
Hlavní výhody
- možnost ohřevu i při velmi nízkém průtoku média
- nehrozí přehřívání a degradace média
- tepelně bezpečné řešení
- ohřívané médium není v přímém kontaktu s topným prvkem
- snadná čistitelnost teplosměnné spirály
Často kladené otázky
1) Pro jaká média je typ 250 určen?
Pro kapaliny i plyny. Konkrétní použitelná média, průtoky a teploty jsou stanovovány individuálně při návrhu ohřívače.
2) Proč je povrchové zatížení topných těles tak nízké?
Nízké povrchové zatížení (kolem 1 W/cm²) je klíčovou vlastností tohoto provedení. Eliminuje riziko lokálního přehřátí média a topných prvků, což je zvláště důležité u hořlavých nebo teplotně citlivých médií.
3) Je ohřívač dostupný v provedení Ex?
Ano. Ohřívač je certifikován dle ATEX a IECEx pro zónu 1 a 21, s typem ochrany Ex det. Certifikát EC přezkoušení: BVS 24 ATEX E 032 X.
4) Lze ohřívač přizpůsobit konkrétní aplikaci?
Ano. Výkon, průtok, připojovací rozměry a materiálové provedení jsou navrhovány individuálně dle požadavků zákazníka. Pro správné nadimenzování je nutné dodat parametry média, průtok, vstupní a výstupní teplotu a provozní tlak.
5) Proč jsou topná tělesa zaletována, a nikoliv šroubovací jako u jiných typů?
Pevné zalití topných těles do hliníkového odlitku zajišťuje maximální tepelný kontakt a rovnoměrné odvádění tepla do průtočného tělesa. Na rozdíl od šroubovacích provedení nevznikají vzduchové mezery, které by mohly vést k lokálnímu přehřátí. Jde o záměrnou konstrukční volbu pro tepelně bezpečné aplikace. Nevýhodou je, že topná tělesa nelze vyměnit samostatně.
6) Lze ohřívač typ 250 použít pro přímý ohřev výbušných nebo hořlavých plynů?
Ano, za předpokladu použití certifikovaného provedení Ex. Vždy je však nutné ověřit konkrétní skupinu výbušnosti a teplotní třídu.
