Těsnicí rotační hlavy

Spolehlivý přenos médií do rotujících částí strojů

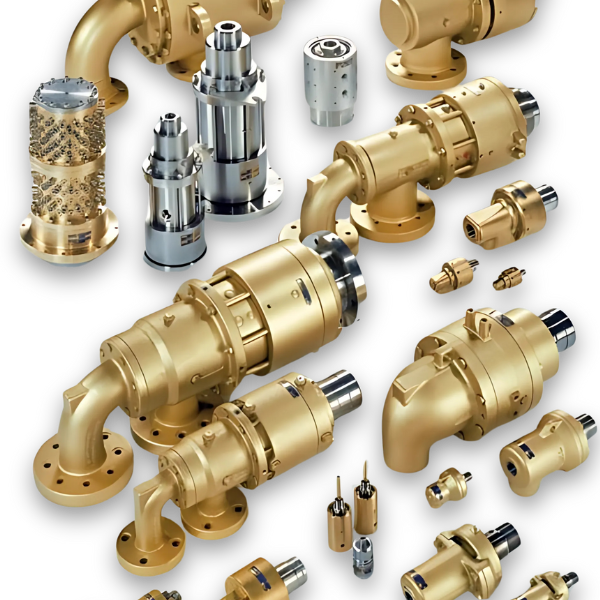

Rotační těsnicí hlavy (někdy označované také jako rotační spojky) jsou armatury určené ke spojování statického tlakového potrubí s rotujícími tlakovými systémy pro chlazení nebo ohřev válců pomocí natlakovaného média ( např. vody, páry, oleje, vzduchu, vakua nebo jiných médií).

Používají se v různých průmyslových aplikacích, včetně zpracovatelského průmyslu, výroby papíru, chemického průmyslu a v dalších oblastech, kde je nezbytné zamezit úniku kapalin, plynů nebo jiných médií během rotace. Jsou ideální pro válce, bubny, hřídele a další rotační mechanismy v průmyslu.

Některé modely splňují ATEX certifikaci  (H, DP, DS, DX/DXS a DQ) a jsou vybaveny možností integrovaného senzorového monitoringu ( DS) pro prediktivní údržbu.

Nejčastěji kladené otázky (FAQ)

1. Jakou rotační hlavu zvolit pro páru 180 °C a tlak 10 bar?
Vhodné jsou modely ze série H nebo DX, záleží na otáčkách a typu média.

2. Lze hlavu použít pro plynné médium nebo vakuum?
Ano, některé řady (např. DP, DS) jsou vhodné i pro vzduch a vakuum.

3. Jsou k dispozici modely s čidlem opotřebení nebo netěsnosti?
Ano, série DS umožňuje připojení senzorů a průmyslový monitoring přes IO-Link.

4. Které modely zvládají vysoký tlak a teplotu zároveň?
Pro kombinaci vysokého tlaku a teploty je ideální řada DQ, která zvládne až 40 bar a 300 °C (v některých verzích i více).

Technické údaje

technické údaje rotačních hlav - přehled


Typy rotačních hlav – přehled podle použití

Série H – univerzální volba

  • Pro vodu, olej, plyn
  • Až 28 bar / 300 °C
  • Spolehlivá konstrukce s minimální údržbou

Série DP – vysoké otáčky

  • Do 55 000 ot/min
  • Kompaktní, s nízkým třením
  • Vhodné pro náročné provozy i citlivé válce

Série DS – s integrovanými senzory

  • Monitoring tlaku, teploty, netěsnosti a otáček
  • Připraveno pro Industry 4.0 (IO-Link)
  • Maximální kontrola provozu a prediktivní údržba

Série DX – robustní řešení

  • Pro průmyslové aplikace
  • Kovově-keramická těsnění
  • Odolnost vůči chemii, vysokým teplotám i tlaku
Řada Hlavní použití Média Klíčové vlastnosti
H Univerzální průmyslové použití Voda, olej, pára, vzduch Odolná konstrukce, nízká údržba, ATEX
DP Vysoké otáčky v citlivých aplikacích Voda, olej, vzduch Až 55 000 ot./min, nízké tření, ATEX
DS Monitoring a digitalizace (Industry 4.0) Voda, olej, plyn Integrované senzory (T, P, S, L, W), IO-Link
DX / DXS Těžký průmysl, náročné prostředí Pára, olej, voda Robustní provedení, kovově-keramická těsnění, ATEX
DQ Extrémní teploty a tlak Pára, teplonosná média Až 300 °C / 40 bar, možnost senzoriky, ATEX
K (KL, KT, KLT) CNC stroje, vnitřní přívod chladiva Vzduch, olej (MQL), emulze Až 150 bar / 42 000 ot./min, suchý chod, TESS těsnění
DC (DCL) Pára a horká voda pod tlakem Pára, horká voda Až 40 bar / 250 °C, externí chlazení, robustní těleso
MP Multikanálové rotační spoje Různá média odděleně Až 10 cest, až 350 bar, modulární těleso
M / DA Znečištěná média, pára, nižší otáčky Olej, špinavá voda, pára M: standardní; DA: vysoké teploty, 300 °C, 100 000 ot./min

Klíčové výhody pro uživatele a uplatnění

Klíčové výhody pro uživatele

  • Vysoká spolehlivost a dostupnost strojů díky přesnému těsnění a kvalitním materiálům.
  • Jednoduchá údržba a předvídatelný servis díky modulární výměně a životnosti ložisek.
  • Snížené nároky na sklad a servis – jedno zařízení pro více médií a otáček, minimální díly na servis.
  • Industry 4.0 připravenost – volitelné senzory pro tlak/teplotu, opotřebení, netěsnost, otáčky, s IO‑Link konektivitou.
  • Certifikace a bezpečnost – PE-DIREKTIVA, ATEX, AD2000-HP0, EN ISO 3834.

Kde se uplatní rotační hlavy

  • Potiskovací, textilní, filmové a papírové linky
  • Chladicí válce, tepelné výměníky
  • Stříkací, chlazení nebo topné válcové systémy
  • CNC, stavební a zemědělské stroje
  • Energetika, chemický a potravinářský průmysl
  • Jakékoli zařízení vyžadující simultánní točení a přívod média
  • Plastikářské linky, navíječky
