Silový kabel CF340

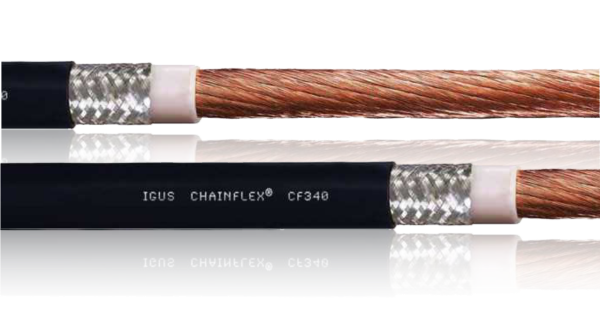

Silový kabel chainflex® CF340
|
|
Typické oblasti použití CF340:
- Pro aplikace s nejvyšším zatížením
- Téměř neomezená odolnost vůči olejům, včetně bio olejů
- Vnitřní a vnější použití, odolné proti UV záření
- Samonosné pojezdy a kluzné aplikace do délky pojezdu až 400 m a více
- Regálové zakládací a vyjímací jednotky pro high-bay sklady, obráběcí stroje/obráběcí jednotky, pro rychlou manipulaci, vkládání polovodičů, venkovní jeřáby, aplikace při nízkých teplotách
 |
|
Životnost kabelu CF340:
| Garantovaná životnost (počet dvojzdvihů) |
5 milionů | 7,5 milionu | 12,5 milionu |
| Teplota od/do [°C] | R min. [Faktor x d] | R min. [Faktor x d] | R min. [Faktor x d] |
| -35 / -25 |
10 | 11 | 12 |
| -25 / +80 |
7.5 | 8.5 | 9.5 |
| +80 / +90 |
10 | 11 | 12 |
Technické údaje kabelu CF 340
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
7,5 x h |
| | Min. poloměr ohybu, řetěz e-chain |
63,75 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
6 x d |
| | Min. poloměr ohybu, ohebný |
51 mm |
| | Min. poloměr ohybu pevný (součinitel) |
4 x d |
| | Min. poloměr ohybu, pevný |
34 mm |
 | Teplotní řetěz e-chain® |
-35°C až +90°C |
| | Teplota, flexibilní |
-50°C až +90°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-55°C až +90°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
10 m/s |
| | v max. klouzavost (rychlost) |
6 m/s |
 | a max. (zrychlení) |
100 m/s² |
 | Délka pojezdu třídy |
Pojezdy až 400 m a více |
 | Třídní torze |
Zádné zkroucení |
| Konstrukce kabelů | |
 | Průvodčí |
Vodičový kabel vyrobený z lankových vodičů (podle DIN EN 60228) |
 | Izolace jádra |
Mechanicky vysoce kvalitní směs TPE |
 | Celkový štít |
Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90% |
 | Vnější plášť |
Vysoce flexibilní směs TPE s nízkou adhezí a extrémně odolná proti oděru, přizpůsobená požadavkům energetických řetězů e-chain® |
| | Barva vnějšího pláště |
Jet černá (srovnatelná s RAL 9005) |
| Elektrické informace | |
 | Jmenovité napětí |
600/1000V (podle DIN VDE 0298-3) |
 | Zkušební napětí |
4000V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Vysoko |
 | Odolnost proti olejům |
Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992) |
 | Bez halogenů |
Podle DIN EN 60754 |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00863/20 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostrory |
Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF9.15.07 - testováno IPA podle normy DIN EN ISO 14644-1 |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 10492 a 22353, 1000 V, 80 °C |
 | UL AWM |
Styl 10492 a 22353, 1000 V, 80 °C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | UKCA |
V souladu s platnými předpisy Spojeného království (stav k 08/2021) |
