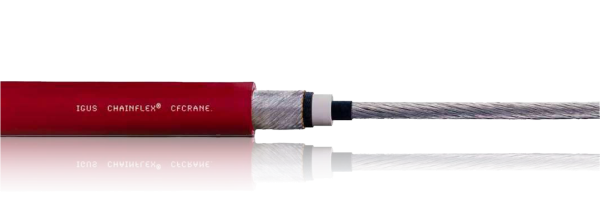

Silový kabel chainflex^® CFCRANE

Vnější plášť igupren
Odolný proti olejům
Oheň retardující

Typické oblasti použití CFCRANE:

Pro nejvyšší napětí a výkony v nejnáročnějších aplikacích
Téměř neomezená odolnost proti olejům
Vnitřní a vnější použití, odolné proti UV záření
Samonosné pojezdy a kluzné aplikace do délky pojezdu až 400 m a více
Přístavní jeřáby (ship to shore), jeřábové aplikace, dopravníkové technologie

Speciální, vysoce ohebný vodič
Extrudovaná EPR-izolace na vodivé pryži
Vysoce ohebný celkový měděný plášť
Extrudovaná, iguprenová směs pláště, vysoce odolná oděru

_____________________________

Tlakově protlačovaná, zejména otěruvzdorná a vysoce ohybová směs iguprenu
Extrémně pružné vinutí z pocínovaných měděných drátů
Vodivá pryž
Extrudovaná izolace částic mezi vodivou pryží
Opletený vodič ve zvláště pružném provedení z pocínovaných měděných drátů

Životnost kabelu CFCRANE:

Garantovaná životnost (počet dvojzdvihů)	5 milionů	7,5 milionu	10 milionů
Teplota od/do [°C]	R min. [Součinitel x d]	R min. [Součinitel x d]	R min. [Součinitel x d]
-20 / -10	12.5	13.5	14.5
-10 / +70	10	11	12
+70 / +80	12.5	13.5	14.5

Technické údaje kabelu CF CRANE

Dynamické informace
\| Min. poloměr ohybu, řetěz e-chain (součinitel)	10 x d
\| Min. poloměr ohybu, řetěz e-chain	305 mm
\| Min. poloměr ohybu, ohebný (faktor)	8 x d
\| Min. poloměr ohybu, ohebný	244 mm
\| Min. poloměr ohybu pevný (součinitel)	5 x d
\| Min. poloměr ohybu, pevný	152,5 mm
\| Teplotní řetěz e-chain®	-20°C až +80°C
\| Teplota, flexibilní	-25°C až +80°C (podle DIN EN 60811-504)
\| Teplota, pevná	-30°C až +80°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	10 m/s
\| v max. klouzavost (rychlost)	6 m/s
\| a max. (zrychlení)	50 m/s²
\| Délka pojezdu třídy	Pojezdy až 400 m a více
\| Třídní torze	Zádné zkroucení
Konstrukce kabelů
\| Průvodčí	Vysoce flexibilní kabel sestávající z pocínovaných měděných drátů (podle DIN EN 60228)
\| Izolace jádra	Vnitřní a vnější vodivá vrstva z vodivé pryže. Izolační plášť z vysoce kvalitního, tepelně odolného a ozónu odolného ethylen-propylenového kaučuku (EPR)
\| Celkový štít	Extrémně odolný proti ohybu, pocínovaný měděný štít. Pokrytí cca 95% optické
\| Vnější plášť	Směs iguprenu s nízkým adhezí, zejména odolná proti oděru, přizpůsobená požadavkům energetických řetězů® e-chain (podle VDE 0207, část 21)
Elektrické informace
\| Jmenovité napětí	6/10 kv (dle DIN VDE 0250)
\| Zkušební napětí	17 kv (podle DIN VDE 0250, část 813)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Vysoko
\| Odolnost proti olejům	Odolné proti olejům (podle DIN EN 60811-404)
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| CE	Podle směrnice 2014/35/EU
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| Zpomalovač hoření	Podle IEC 60332-1-2
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
