AEH-4-IIA / AEH-5-IIA

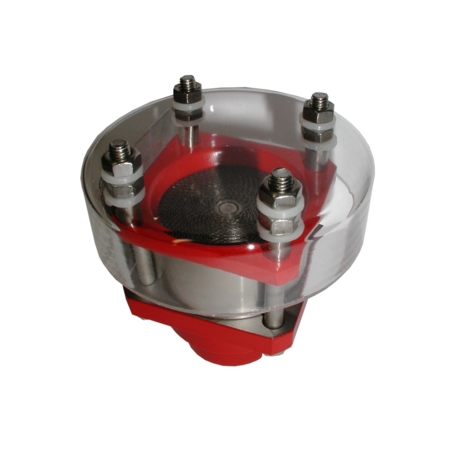

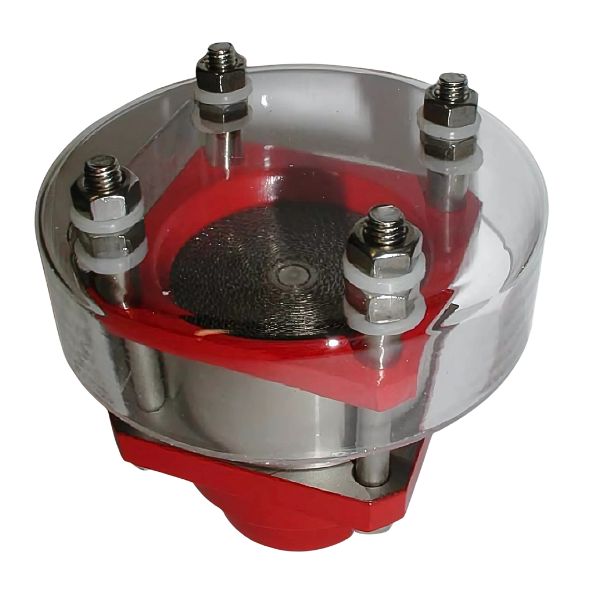

Odvětrávací armatura AEH-4-IIA/AEH-5-IIA

Jako odvzdušňovací/zavzdušňovací bezpečnostní zařízení obsahující pojistku proti explozi a vytrvalostnímu hoření pro instalaci na horní části skladovacích nádrží. Armatura umožňuje nerušený tok plynů ven do atmosféry a vzduchu do nádrže/potrubí, čímž zabraňuje nežádoucímu podtlaku a zároveň zajišťuje trvalou a spolehlivou ochranu proti zpětnému vzplanutí do nádrže/potrubí.

Schváleno pro všechny materiály skupiny výbušnosti IIA s maximální experimentální bezpečnou mezerou (MESG) > 0,9 mm.

  • Není dovoleno instalovat v uzavřených prostorách
  • Maximální provozní teplota 60 °C.
  • Typová zkouška podle EN ISO 16852
  • Označení CE podle směrnice ATEX 2014/34/EU

Provedení armatury

Pouzdro
Ocel, nerezová ocel 1.4571
KITO pojistka
Zcela zaměnitelná
KITO klec
Nerezová ocel 1.4571
KITO rošt
Nerez 1.4310, 1.4571
Krycí kryt
Akrylové sklo
Připojení
Nástrčný závit
Příruba
EN 1092-1 forma A/ASME B16.5 Class 150 RF

✅ Typické oblasti použití: chemický průmysl, petrochemie, farmaceutický průmysl, stavebnictví

Technické údaje

odvětrávací armatura AEH-4-IIA_AEH-5-IIA

Typ DN
D H
(DIN,ASME)
H
(G)
kg

G DIN ASME



AEH-4-IIA-...
G ½“
15 PN 40 ½“
90
- 110
96
1.0
G ¾“
20 PN 40 ¾“
1.0
AEH-5-IIA-...
G 1“
25 PN 40 1“
120
- 130
112
1.5
G 1 ¼“
32 PN 40 1 ¼“
1.5
