VEH-4-IIB3 / VEH-5-IIB3

Ke stažení

katalogový list

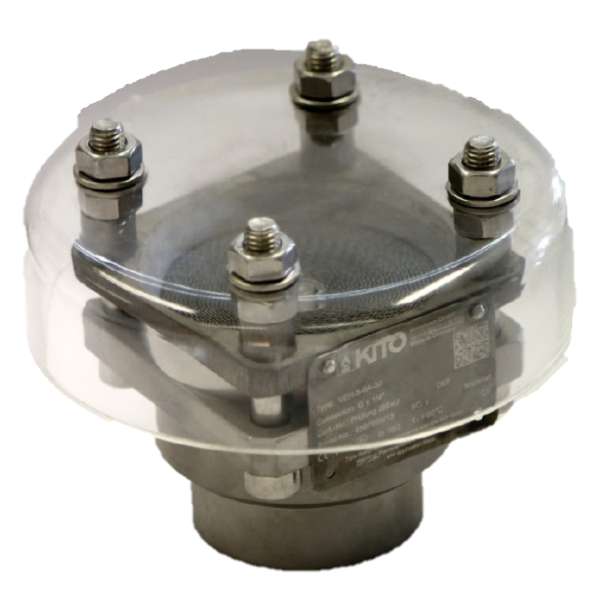

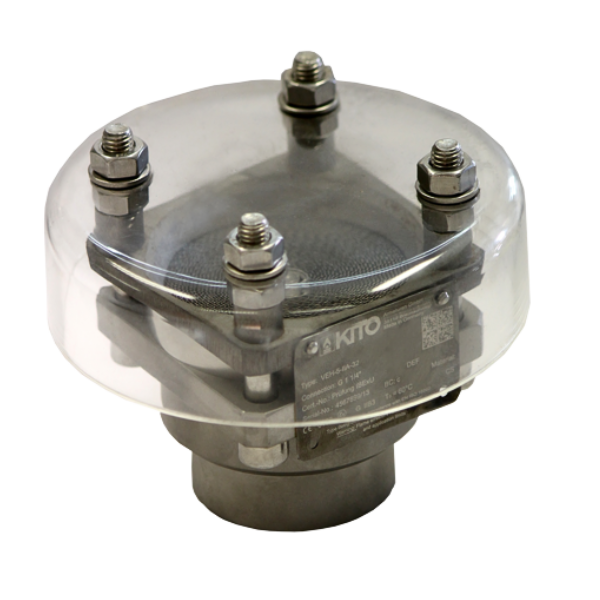

Odvětrávací armatura VEH-4-IIB3/VEH-5-IIB3

Jako koncová armatura pro dýchací otvory na systémech nádrží, odolná proti výbuchu pro hořlavá média skupiny výbušnosti IIB3 se standardní šířkou mezery (MESG) >/= 0,65 mm. Instalace na malé nádoby nebo na konec ventilačního potrubí nebo potrubí pro odlehčení tlaku. Plyny mohou nerušeně unikat do atmosféry.

Maximální provozní teplota 60°C
Zabraňuje přenosu plamene do nádob
Nesmí končit v uzavřené místnosti
Typová zkouška podle EN ISO 16852
Označení CE podle směrnice ATEX 2014/34/EU

Provedení armatury

Pouzdro	Ocel, nerezová ocel 1.4571
KITO pojistka	Zcela zaměnitelná
KITO rošt	Nerez 1.4310, nerez 1.4571
Krycí kryt	Akrylové sklo
Připojení	Příruba , závit, Příruba EN 1092-1 forma A / Příruba ASME B16.5 Class 150 RF

✅ Typické oblasti použití: farmaceutický průmysl, ropný průmysl, plynárenský průmysl, chemický a petrochemický průmysl

Technické údaje

odvětrávací armatury VEH-4-IIB3_VEH-5-IIB3

Typ	DN			D	H *(DIN, ASME)*	H *(G)*	kg
	G	DIN	ASME
VEH-4-IIB3-...	G ½“	15 PN 40	½“	90	~100	86	0.6
VEH-4-IIB3-...	G ¾“	20 PN 40	¾"	90	~100	86	0.6
VEH-5-IIB3-...	G 1“	25 PN 40	1“	120	~116	100	1.0
VEH-5-IIB3-...	G 1 ¼“	32 PN 40	1 ¼"	120	~116	100	1.0
