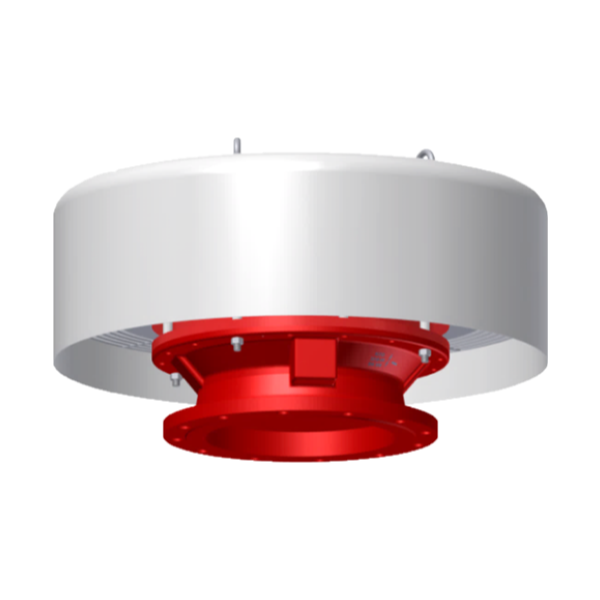

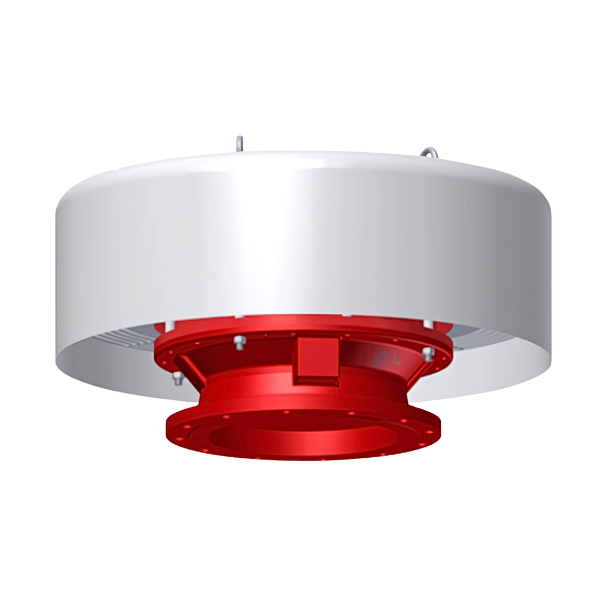

Odvětrávací armatura VND-XXX-IIB3

Koncové zařízení pro odvzdušnění v systémech nádrží pro hořlavá média skupiny výbušnosti IIB3 s maximální experimentální bezpečnou mezerou (MESG) > 0,65 mm. Instalace na horní část skladovacích nádrží, karyty přístupu k nádrži nebo na konec odvzdušňovacích potrubí. Koncové zařízení chrání před zpětným vzplanutím do nádrže/potrubí.
  • Maximální provozní teplota 60 °C
  • Plyny média procházejí do atmosféry
  • Není dovoleno instalovat v uzavřených prostorách
  • Typová zkouška podle EN ISO 16852
  • Označení CE podle směrnice ATEX 2014/34/EU

Provedení armatury

Pouzdro
 Ocel, nerezová ocel 1.4571
KITO pojistka
 Nezaměnitelná
KITO roštová klec
 Ocel, nerez 1.4571
KITO rošt
 Nerez 1.4310, nerez 1.4571
Kryt
 Nerez 1.4301, nerez 1.4571
Přírubové připojení
 EN 1092-1 forma B1, ASME B16.5 Třída 150 RF

✅ Typické oblasti použití: farmaceutický průmysl, ropný průmysl, chemický a petrochemický průmysl

Technické údaje

odvětrávací armatura VND-XXX-IIB3

DN
 D1 D2 H (DIN) H (ASME) kg
DIN ASME




25 PN 40 1”
 200 26 111 128 2,0
32 PN 40 1 ¼”
 200 33 111 129 2,3
40 PN 40 1 ½”
 200 39 120 135 2,5
50 PN 16 2“
 200 46 121 142 3,2
65 PN 16 2 ½”
 205 62 116 125 3,7
80 PN 16 3" 246 74 171 190
 5,3
100 PN 16 4" 286 100 192 216
 6,5
125 PN 16 5" 331 125 210 244
 8,5
150 PN 16 6" 406 152 210 244 10,8
200 PN 10 8" 465 200 217 256
 17,6
250 PN 10 10" 465 253 223 256 22,0
300 PN 10 12" 550 305 223 268
 26,0
