VH-XXX-IIB3-XT

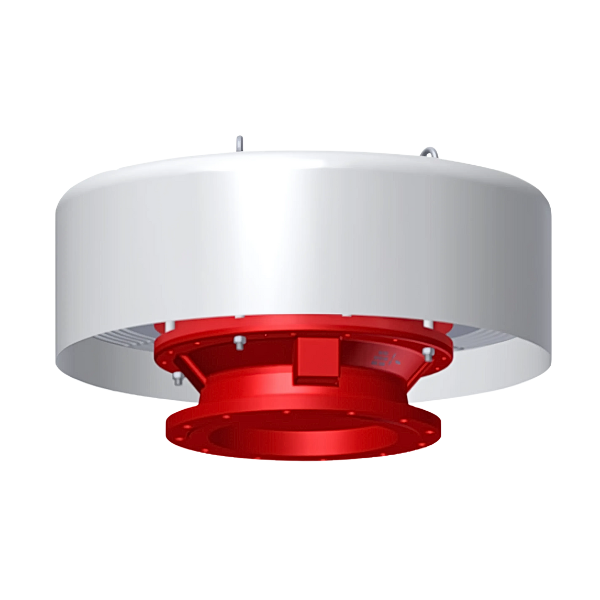

Odvětrávací armatura VH-XXX-IIB3-XT

Koncové zařízení pro odvzdušnění v systémech nádrží pro hořlavá média skupiny výbušnosti IIB3 s maximální experimentální bezpečnou mezerou (MESG) > 0,65 mm. Instalace na horní část skladovacích nádrží, karyty přístupu k nádrži nebo na konec odvzdušňovacích potrubí. Koncové zařízení chrání před zpětným vzplanutím do nádrže/potrubí. Plyny skladovaného média procházejí do atmosféry.
  • Maximální provozní teplota 180 °C
  • Není dovoleno instalovat v uzavřených prostorách
  • Typová zkouška podle EN ISO 16852
  • Označení CE podle směrnice ATEX 2014/34/EU

Provedení armatury

Pouzdro
Ocelolitina 1.0619 (z oceli DN 350), Nerezová ocel 1.4408 (od DN 350 nerez 1.4571)
KITO pojistka
Zcela zaměnitelná
KITO roštová klec
Ocel, nerez 1.4571
KITO rošt
Nerez 1.4310, nerez 1.4571
Kryt digestoře
Nerez 1.4301, nerez 1.4571
Síto na ochranu proti cizím tělesům
Nerezová ocel 1.4301, nerezová ocel 1.4571
Termočlánek
PT 100, připojení 3/8", nerez 1.4571
Přírubové připojení
EN 1092-1 forma B1, ASME B16.5 Třída 150 RF

✅ Typické oblasti použití: energetický průmysl, ropný průmysl, chemický a petrochemický průmysl

Technické údaje

odvětrávací armatura VH-XXX-IIB3-XT

DN
D1 D2 H
H1
kg
DIN ASME




50 PN 16 2" 285 110 214
390
8.5
80 PN 16 3" 295 150 242
430
14.5
100 PN 16 4" 350 185 297
454
20
150 PN 16 6" 600
315
342
500
41
200 PN 10 8" 45
250 PN 10 10" 800
395
474
614
84
300 PN 10 12" 462 509 604 651 81
350 PN 10 14" 1000
595
507
567
649
709
136
400 PN 10 16"
