BEH-4-IIA / BEH-5-IIA

Ke stažení

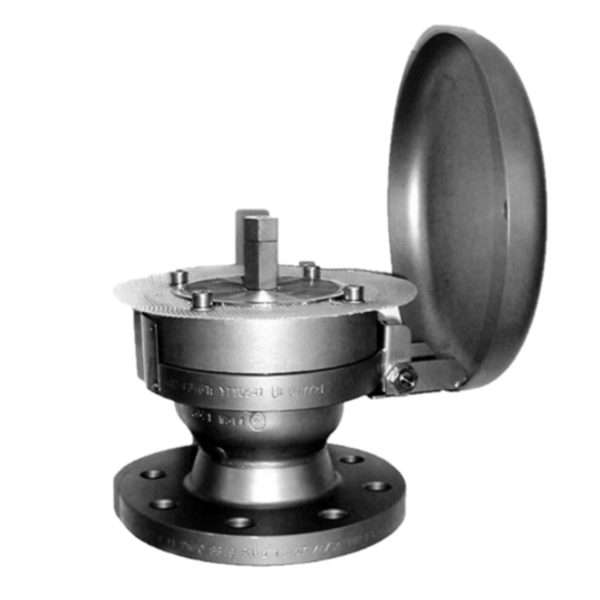

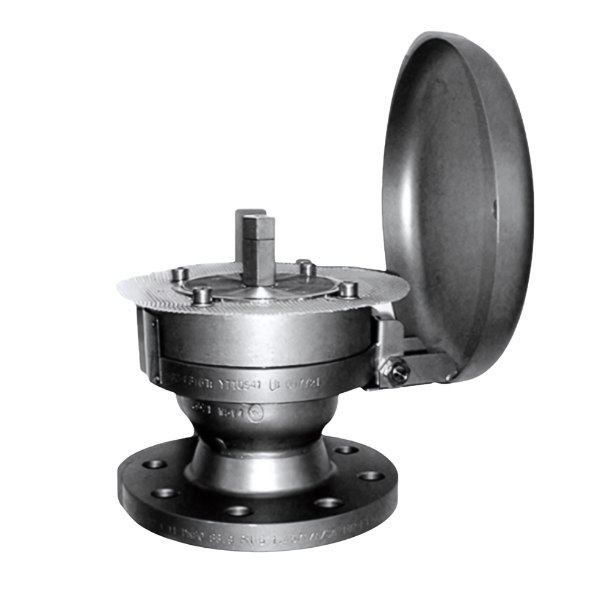

Odvětrávací armatura BEH-4-IIA/BEH-5-IIA

Jako koncové zařízení pro odvzdušnění a zavzdušnění v systémech nádrží, odolné proti výbuchu a trvalému hoření pro určité hořlavé produkty skupiny výbušnosti IIA s maximální experimentální bezpečnou mezerou (MESG) > 0,9 mm. Instalace na vršek skladovacích nádrží, přístupových krytů nádrží nebo na konec odvzdušňovacích potrubí.

Koncové zařízení chrání před zpětným zašlehnutím do nádrže/potrubí. Plyny akumulačního média procházejí nerušeně do atmosféry.

Maximální provozní teplotou 60 °C
Není dovoleno instalovat v uzavřených prostorách
Typová zkouška podle EN ISO 16852
Označení CE podle směrnice ATEX 2014/34/EU

Provedení armatury

Pouzdro	Ocelolitina 1.0619, nerezová ocel 1.4408
KITO pojistka	Zcela zaměnitelná
KITO klec proti korozi	Nerezová ocel 1.4408
KITO rošt	Nerez 1.4310 / nerez 1.4571
Krycí kryt	Akrylové sklo, nerezová stříška s tavným elementem pro automatické otevření
Ochranná clona proti cizímu tělesu	Polyamid 6 / nerez
Přírubové připojení	EN 1092-1 forma B1, ASME B16.5 Třída 150 RF

✅ Typické oblasti použití: farmaceutický průmysl, energetika, chemický průmysl, ropný a plynárenský průmysl

Technické údaje

Plastová stříška

DN			H		váha (kg)
DIN	ASME	G	BEH-4-...	BEH-5-...	BEH-4-...	BEH-5-...
25 PN 40	1”	1”	184		8.5
32 PN 40	1 ¼“	1 ¼“	184		9.0
40 PN 40	1 ½“	1 ½“	196		9.5
50 PN 16	2“	2“	189	199	10.0	12.0
65 PN 16	2 ½“	2 ½“	189	200	10.0	14.0
80 PN 16	3“	3"	189	200	11.0	15.0
100 PN 16	4“	4"		200		15.5

Nerezová stříška

DN			H		váha (kg)
DIN	ASME	G	BEH-4-…	BEH-5-…	BEH-4-…	BEH-5-…
25 PN 40	1”	1”	184		8.5
32 PN 40	1 ¼“	1 ¼“	184		9.0
40 PN 40	1 ½“	1 ½“	196		9.5
50 PN 16	2“	2“	189	199	10.0	12.0
65 PN 16	2 ½“	2 ½“	189	200	10.0	14.0
80 PN 16	3“	3"	189	200	11.0	15.0
100 PN 16	4“	4"		200		15.5
