BEH-4-IIB1 / BEH-5-IIB1

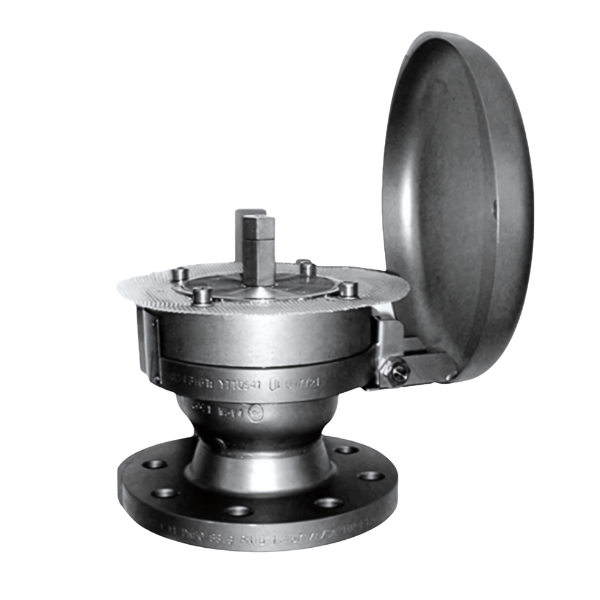

Odvětrávací armatura BEH-4-IIB1/BEH-5-IIB1

Použitelná pro hořlavá média výbušné skupiny IIA s maximální experimentální bezpečnou mezerou (MESG) > 0,9 mm. Může být použita jako koncová armatura odolná proti deflagraci pro zařízení se specifickými provozními podmínkami pro metanol, etanol (IIB1) a 2-propanol na podzemních a izolovaných nádržích.

Musí být dodrženy minimální objemové průtoky při odtoku. Lze použít i jako zařízení proti atmosférické deflagraci plyn-vzduch a směsi páry a vzduchu výbušné skupiny IIB1 s maximální experimentální bezpečnou mezerou (MESG) ≥ 0,85 mm.

  • Typová zkouška podle EN ISO 16852
  • Označení CE podle směrnice ATEX 2014/34/EU
  • Maximální provozní teplota 60 °C
  • Pro dlouhodobé hoření

Provedení armatury

Pouzdro
Ocelolitina 1.0619, nerezová ocel 1.4408
KITO pojistka
Zcela zaměnitelná
KITO klec proti korozi
Nerezová ocel 1.4408
KITO rošt
Nerez 1.4310, nerez 1.4571
Krycí kryt
Ocel, nerezová ocel 1.4571, automaticky otevírací pomocí mechanismu s tavným prvkem
Přírubové připojení
EN 1092-1 forma B1
✅ Typické oblasti použití: průmysl výbušnin, energetika, chemický průmysl, ropný a plynárenský průmysl

Technické údaje

Kovová stříška

odvětrávací armatura BEH-4-IIB1_BEH-5-IIB1 kovová stříška

DN
H
váha (kg)
DIN ASME G BEH-4-... BEH-5-... BEH-4-... BEH-5-...
25 PN 40 1" 1”
184 197 8.5 10.5
32 PN 40 1 ¼“
1 ¼“
184 197 9.0 11.0
40 PN 40 1 ½“
1 ½“
196 199 9.5 11.5
50 PN 16 2“
2“
189 199 10.0 12.0
65 PN 16 2 ½“
2 ½“
189 200 10.0 14.0
80 PN 16 3“
3“
189 200 11.0 15.0
100 PN 16 4“
4“

200
15.5

Akrylová stříška

odvětrávací armatura akrylová stříška

DN
H
váha (kg)
DIN ASME G BEH-4-... BEH-5-... BEH-4-...
BEH-5-...
25 1”
1”
195 205 7.5 9.5
32 1 ¼“
1 ¼“
195 205 8.0 10.0
40 1 ½“
1 ½“
196 210 8.5 10.5
50 2“
2“
196 210 9.0 11.0
65 2 ½“
2 ½“
197 220 9.0 13.0
80 3“
3“
197 220 10.0 14.0
100 4“
4“

220
14.5
